現代化建築的外圍（wéi）護結構（gòu）一般不再采用傳統的磚（zhuān）牆和砌塊磚，而是采用建築幕牆。建築幕牆（qiáng）包括玻璃幕（mù）牆、石材幕牆、鋁板幕牆、陶瓷板幕牆（qiáng）、陶土板幕牆、金屬板幕牆、纖維水泥板幕牆和其他板材幕牆（qiáng）。建築幕牆具有美觀、節能、易維護等眾多優點，其板塊之間接縫密封（fēng）需要使用矽酮耐候密（mì）封膠（jiāo）。矽酮耐候密（mì）封膠在應用過程中需承受建築接縫因外界環境(板塊材料熱脹（zhàng）冷縮、主體結構位移等)引起的接縫寬窄（zhǎi）的位移變化。這就要求（qiú）矽酮耐候密封膠具有良好的承受接縫位移的能力，並（bìng）能夠長期承受接縫寬度變化的情況下不發生開裂。矽酮耐候膠的位移能力（lì）一般為20級、25級、35級、50級、+100/-50級等。比如35級就是（shì）能夠承受膠縫寬度在±35%之間變化。矽酮耐候密封膠直接暴露在戶外（wài），必須（xū）能長期（qī）保證幕牆的氣（qì）密性、水密性等性能，對其關鍵技術指標如彈性(位移能力)、耐老化性能提出了非常高的要求。

建築鱗次櫛比，而幕牆成為了統一的“著裝”

在當前原材料漲價的大背（bèi）景下，市麵上出（chū）現了相當多的充油矽酮耐候膠產品，以低價吸引用戶（hù）。今天文章中我們給（gěi）大家詳細介紹矽酮（tóng）耐候密（mì）封膠充油的危害（hài），分享鑒別（bié）充油膠的“薄膜（mó）法”以及（jí）市（shì）麵上充油矽酮耐候密封膠在薄膜上的表現。

矽酮耐候密封膠充油的危害

矽酮耐候密封膠充油，會導致耐候（hòu）密封膠開裂、粉化、硬化（huà）、流油等問題，以致密封膠過早失效，從而導致幕牆漏水、漏氣，能耗上升，影響正常使用。充油矽酮耐候密封膠出現開裂、硬化，甚至粉化，危害幕牆現（xiàn）象，如下（xià）圖（tú）所示。

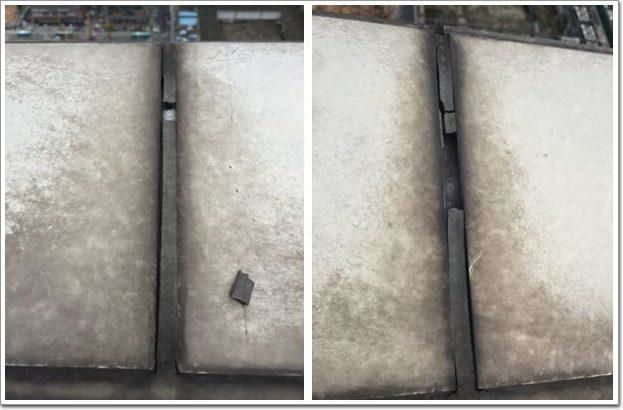

▲某建築鋁板幕牆（qiáng）充（chōng）油（yóu）耐候（hòu）膠（jiāo）開（kāi）裂、硬化

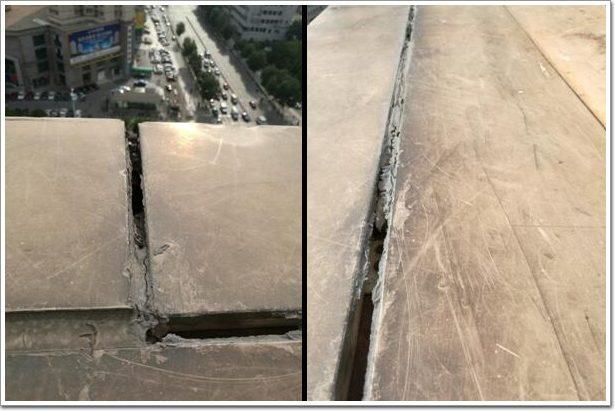

▲某建築（zhù）塑板幕（mù）牆充油耐候膠開裂、硬（yìng）化

充油矽酮（tóng）耐候密封膠還會對（duì）石材（cái）、鋁板等造成滲透汙染。這種汙染（rǎn）不同於（yú）垂流汙染，是不可逆的，無法通過清（qīng）洗去除（chú）。

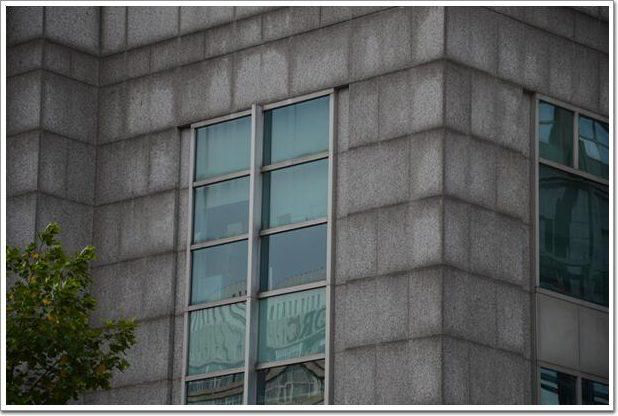

▲某建築由充油（yóu）矽酮耐候密封膠造成的石材幕牆汙（wū）染

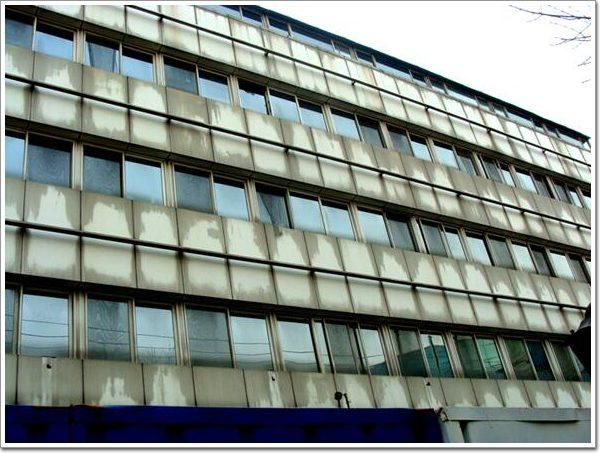

▲某建築（zhù）由充油矽酮耐候密封膠造成（chéng）的鋁（lǚ）板幕牆汙染

如充油矽酮耐候密封膠（jiāo）與（yǔ）中空玻璃有接觸，所充礦物油還會遷移滲入到中（zhōng）空玻璃，導致中空玻璃（lí）的一道密封丁基膠被溶解（jiě）而出現流油、彩虹現（xiàn）象（xiàng）。

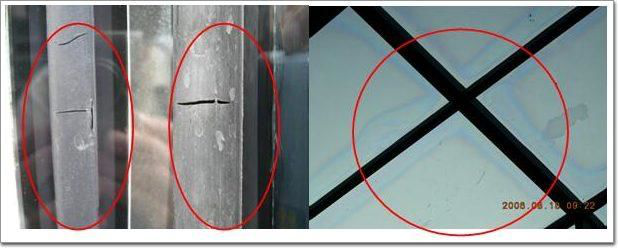

▲充油（yóu）矽酮耐（nài）候密封膠開裂和中空玻（bō）璃出現流油、彩虹現象

充油膠的鑒別方（fāng）法

要判斷密封膠性能的好壞，許多人會通（tōng）過將密封膠擠成膠條，待其（qí）固化後對膠（jiāo）條（tiáo）進行反複拉伸來感覺密封膠的強度、彈（dàn）性。這種方法對於（yú）不充油密封膠來講（jiǎng），確實是非常簡便的，但是，卻不適用於充油的矽酮密封膠。由於白（bái）油從矽酮密封膠中揮發出來的過程持續時間較長，通常需要幾個月時（shí）間，因此充油密封膠在剛固化（huà）的時（shí）候，白油（yóu）還在密封膠內部，這（zhè）會使密封膠拉起來彈性非常好，這（zhè）也是很多人受騙（piàn）上當的原因。一（yī）開始，密封膠彈性挺（tǐng）好，項目順利驗收，結果過了幾個月（yuè），白油大（dà）部（bù）分揮發掉（diào）了（le），密封膠就收（shōu）縮、開（kāi）裂、脫膠，導致幕牆、門窗漏水，但是工程已經驗收了（le），錢已經結算完了，甚至很多時候找不到施工隊（duì）了，隻好自認倒黴，重新花錢找人進行修（xiū）補（bǔ）。有些密封膠添加的白油較少，出問（wèn）題的時間會拖到1-2年（nián）之後，過了施工單（dān）位承諾（nuò）的無償保修期，業主就更是啞巴吃黃連，有苦說（shuō）不出了。

鑒別方（fāng）法一：國家標準檢測方法

為限製在矽酮密封膠中添加白油的行為，國家專門製訂了檢測矽酮密封膠中白油添加量的試驗方法標準——GB/T 31851-2015《矽酮結構密（mì）封膠中烷烴增塑劑檢測方（fāng）法》。該（gāi）標準適用於以熱重（chóng）分析、熱失重或紅外（wài）光（guāng）譜等分析方法，定量或定性檢測矽酮密封膠中的烷烴增塑劑(白油、液體石蠟)。但是這三種方（fāng）法需要專門的實驗儀器甚至是精密（mì）儀器，在一些專門的檢測（cè）機構、實驗室才能檢測，且所需費用不（bú）菲，適合專業的技術鑒定。對於一些沒有實驗設備，但又希望迅速判（pàn）別密封膠中是（shì）否填充了白油的（de）場合，比如工地（dì）現場，則無法適用了。

鑒別方法二：薄膜法

該方法隻（zhī）要（yào）將待（dài）檢測矽酮密封膠塗在一定厚度的聚乙（yǐ）烯(PE)塑料薄膜（mó）上（shàng），刮平，經過一（yī）段時間觀察密封膠邊部（bù）的塑料薄膜是否平整即可，如果塑料薄膜（mó）變得不平整，那麽該密封膠（jiāo）就有99%的概（gài）率（lǜ）添加了白油。

對於未開（kāi）封（fēng）施打的密封（fēng）膠，將其打在平整的塑料（liào）薄膜上，成“口”字型，並盡量均勻（yún）地（dì）刮平至膠厚度約1-3mm，放置24小（xiǎo）時後觀察薄膜（mó）平整度。

第二天看結果，左側薄膜表麵不平整，與之接觸（chù）的密封膠添加礦物（wù）油的（de）概率非常高。反（fǎn）之，右側薄膜保持平整，與之接（jiē）觸的密封膠（jiāo）則不充油（yóu）。充油越多，薄膜收縮越明顯。

▲充（chōng）油(左)與不（bú）充油（yóu）密封膠(右)薄膜對比

原理分析：“薄膜法”主要是利用PE膜遇到白油表麵會變得（dé）不平整這一（yī）特性來（lái）判斷（duàn）矽酮密封膠中是（shì）否添加了白油的。白油是烷烴的混合物，在分子結（jié）構上，與PE接近，因此可以擴散到PE膜中去。PE膜在生產過程中，為使表麵平整，在冷卻定（dìng）型時施加了一定的外力，雖然不大，但（dàn）是在PE膜的分子內（nèi）部存（cún）在一定的內應力。當白油擴散到PE膜內部（bù）時，減弱（ruò）了定（dìng）型聚乙（yǐ）烯高分子的外力，使（shǐ）聚乙烯高分子的內應力得以釋放，這些聚乙烯高（gāo）分子鏈發生扭轉、收縮，從而使PE膜在宏（hóng）觀上表（biǎo）現為不再平整。而不充油矽酮密封膠中的有機矽聚合物由（yóu）於分子結構與PE膜差別很大，不會擴散到（dào）PE膜中去，因此不會造成PE膜的形變。

薄膜法鑒別矽酮膠實驗研究（jiū）

中國建築防水2018年第22期由（yóu）白雲化工周平等人發表的《采用“薄膜法（fǎ）”鑒別“充油”矽酮（tóng）密（mì）封膠的試驗方法研究》，該文將塑料薄膜種類、厚度、環（huán）境溫度、矽酮密封膠白油含量（liàng）等因素對“薄膜法”不平整情況的影響進（jìn）行分（fèn）析。下麵簡要講解。

1 實驗用（yòng）材料

4個國內外知名品牌密封膠

塑（sù）料薄膜（mó）：6絲，10絲，12絲，15絲，20絲的PE膜;15絲PVC膜（mó）。

聚丙烯塑料空心圓（yuán）環：內徑46.5mm，高（gāo）6.5mm。

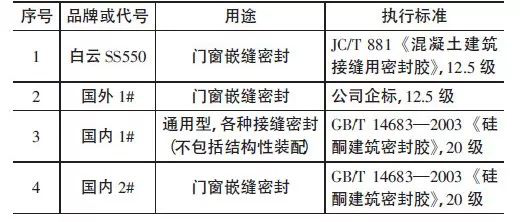

▲實驗用密封膠產品信息

2 實驗設備

1)分析天平，精度 0.0001 g;2)Memmert CTC 256 恒溫（wēn）恒濕（shī）箱（xiāng）;3)遊標卡（kǎ）尺，精度0.001mm。

3 樣品製備

在鋪平的A4紙大（dà）小的塑料薄膜中心放置（zhì）塑（sù）料空心圓環（huán），把膠打（dǎ）在環內，將上表麵刮（guā）平，用細鐵絲沿塑料環內沿刮一圈，取下塑料環，在試驗要求的條件下放置規定的時間（jiān）。

▲剛製（zhì）好的樣品和養護一段時間的（de）樣品

4 塑（sù）料薄膜變形量檢測方法

清除塑料薄膜表麵的密封膠，將（jiāng）其平放於平（píng）整的桌麵或台（tái）麵，用遊標卡尺量取薄膜中心隆起的最高高度（dù）。

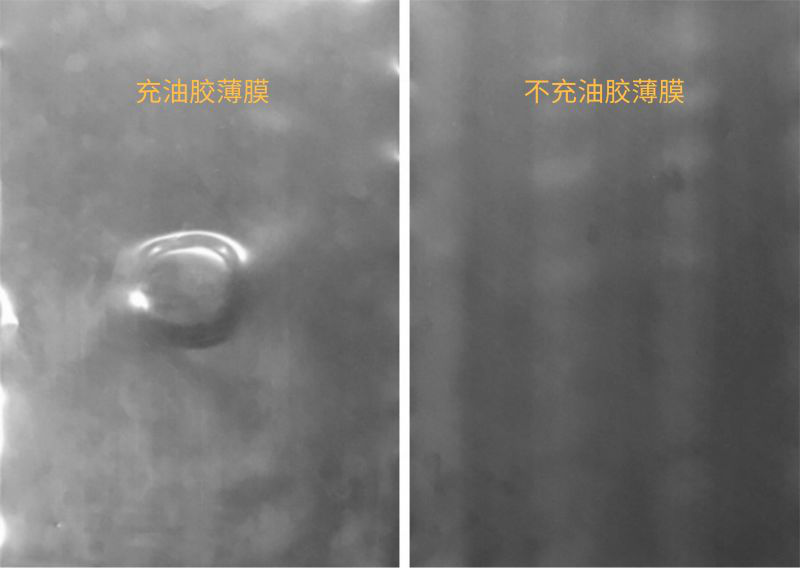

▲薄膜對於充（chōng）油和不充油（yóu）密封（fēng）膠的響應

5 實驗結論

1）薄膜法測定矽酮密封膠（jiāo）中是否填充（chōng）白油，具有非常好的重複性。

2）薄膜法檢測矽酮密封膠中白油含量時（shí），PE膜（mó）隆起的高度受薄膜厚度、充（chōng）油量、密封膠具體的（de）配方、白（bái）油種類、觀察時間和試驗環（huán）境溫度（dù）等因素影響。

3）常見的其他種類密封（fēng）膠增塑（sù）劑，如矽（guī）油、PPG、DIDP 等，不會導致（zhì）PE膜（mó）表麵不平整。

4）使用10~15 絲厚（hòu）度的PE 膜（mó），在室溫下打膠（jiāo）24h後進行（háng）觀察，可以有效判斷矽酮密封膠中是否填充了白油。薄膜法準確率高，操作簡便，是在沒有試驗設備的情況下判斷矽酮密封膠是否添加白油的既簡便（biàn）、又（yòu）科學的方法。

膜法鑒別市麵矽酮膠

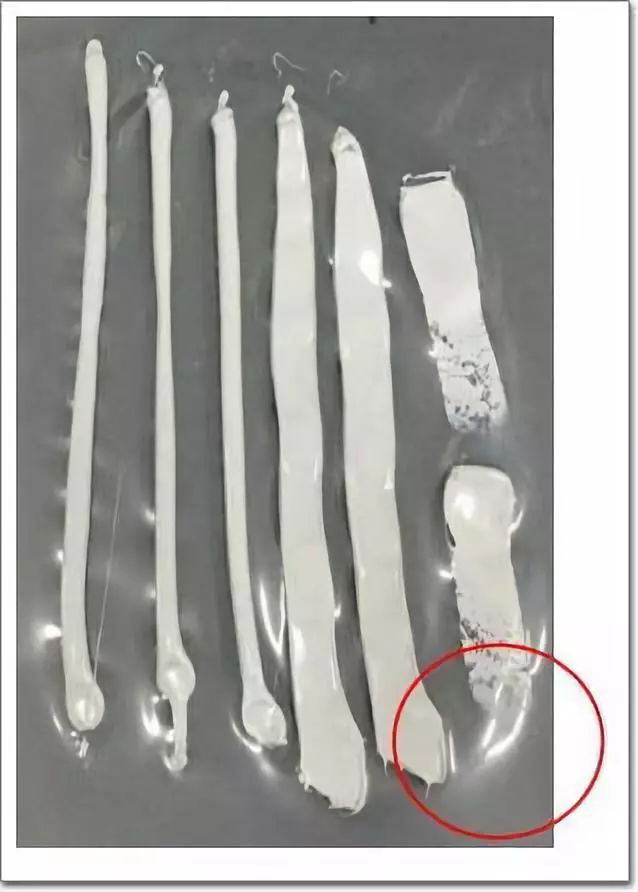

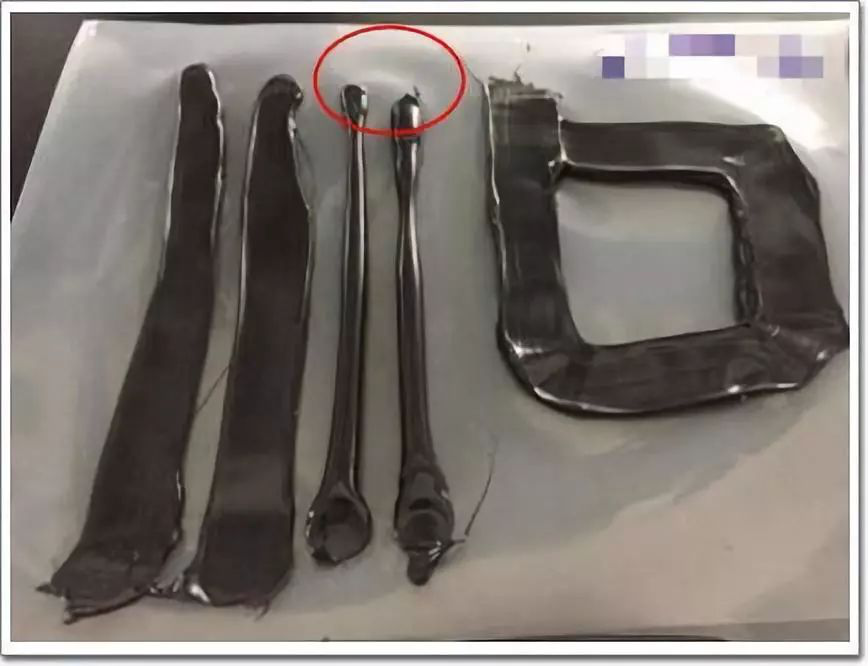

“薄膜法”以（yǐ）其操作簡單、快速有效的（de）特（tè）點可以應用（yòng）於（yú）項目工地現場、項目采購人員辦（bàn）公室等場合，為眾多密封膠使用者識（shí）別劣質充（chōng）油（yóu）矽酮密（mì）封膠提供了（le）方（fāng）便。試驗人員從市（shì）麵（miàn）上收集到6家不（bú）同品牌（pái）的矽酮耐候密封膠膠樣，用薄膜法進行測試，發現竟有3家品牌膠樣會導（dǎo）致薄膜收縮，檢出率高達50%，如下圖：

當用薄（báo）膜法測試，發現塑料薄膜收縮起皺時，填充礦物油的概率是很大（dà）的。如需進一步確認，可送相應檢測（cè）機構（gòu）用國家標準的檢測（cè）方法做進一步鑒別。

通過樣品收（shōu）集測試，市麵上有部分矽酮密封膠生產企業，采用了極（jí）不負責任的做法，在（zài）耐候密封膠中（zhōng）摻雜相當量廉價的礦物油取（qǔ）代價（jià）高的有機矽原材料，以達到降低生產成（chéng）本及取得市場價格優（yōu）勢（shì）的目的，絲毫不考（kǎo）慮產（chǎn）品質量下降所（suǒ）造成的嚴重質量問題和安全隱患。用戶在選（xuǎn）用過程中一定（dìng）要擦亮眼睛、積極鑒別，不（bú）要選用這（zhè）些“以次充好”的耐候密封膠而（ér）造成損失（shī）。

幕牆本是城市最美的一道風景線！然而，若（ruò）因為密封膠充油或其他形（xíng）式（shì）的降低品質，導致美麗的風景變成了難（nán）以（yǐ）抹滅的大疤痕，甚至埋下了一（yī）個個安全（quán）隱患，變相成為城市的隱形殺（shā）手！矽矽君相信這個結果肯定不是每一個幕（mù）牆從業人員的（de）初（chū）衷。因此，我們有義務也（yě）有責任（rèn）捍（hàn）衛我們的每一個作品，獻禮美麗中國建設，一起行動起（qǐ）來：拒絕充油膠、拒絕低品質！
