大約一年前，斯托克韋爾彈性材料公（gōng）司（Stockwell Elastomerics）在賓夕法尼亞州費城的主公樓屋頂上對多種材料進行暴露測試。本實驗測試了 37種橡膠聚合物樣品，包括SBR（苯乙烯-丁二烯橡膠（jiāo））、氯丁（dīng）橡膠（jiāo）、EPDM（環（huán）氧丙烷二單體）、ECH（環氧（yǎng）氯丙烷）、PORON（微孔聚氨酯泡沫塑料）、 矽膠海（hǎi）綿、矽膠（jiāo）泡沫塑料、固體矽膠、氟矽橡膠製品等。該地區氣候（hòu）變化較大，氣溫變（biàn）化從-15℃到38℃，年降水量總計1659mm，風速最高可達（dá）97  Km/h。

美（měi）國斯托克韋爾彈性材料公司（sī）戶外暴露（lù）實驗

　　正（zhèng）如實驗前預（yù）測的一樣，矽基（jī）材料在長達一（yī）年的暴露的測評中表現最好，材料性能變化最小（xiǎo）。矽基（jī）材料在尺（chǐ）寸或厚（hòu）度上幾乎（hū）沒有變化，也（yě）沒有開 裂（liè），僅由於樣品上的灰（huī）塵的堆積造成表麵輕微變色。由於有機矽具有彈性體的化學（xué）結構，其（qí）無機骨架分子結構模（mó）型增（zēng）強了材料對其他化學物質的 抵抗力，因此矽基材料不（bú）會像類似材料那樣（yàng）降解。此外矽氧鍵在原子水平上的高結（jié）合強度使得材料具有很高的耐熱性和抗紫外線能力。

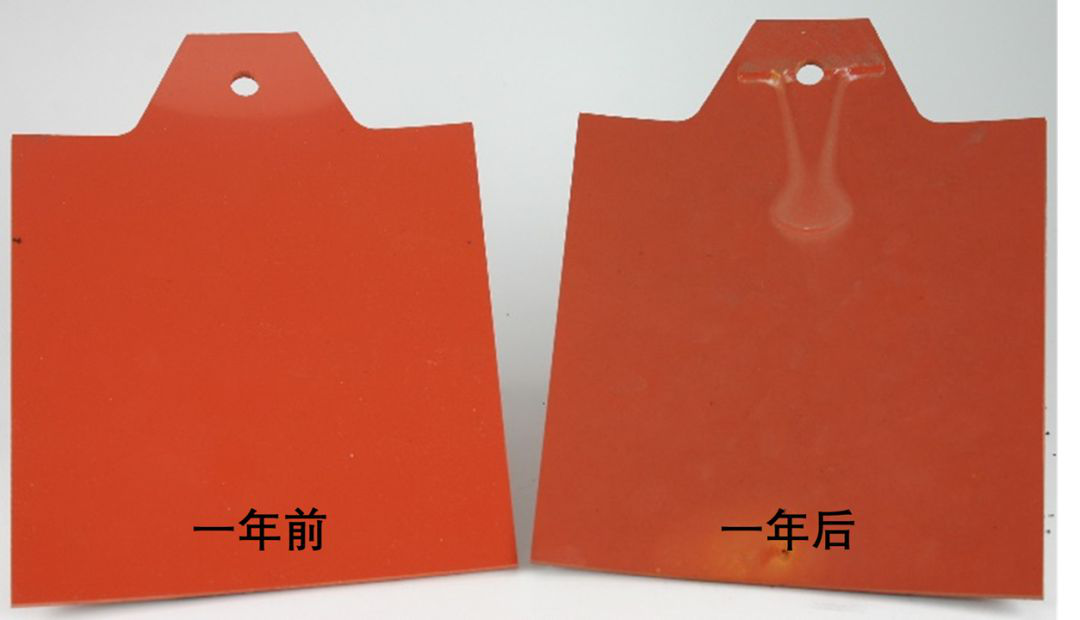

矽基材料實驗對比前後

　　其他聚合材料如Poron和（hé）混合海綿等，在實驗測評中表現並不（bú）好。雖然Poron和其（qí）他聚氨酯泡（pào）沫塑料在室內環境中是很好的密封材料，但在戶外長 時間暴露在陽光下，特別是紫外線下，材料會發生嚴重的開裂和脆化。

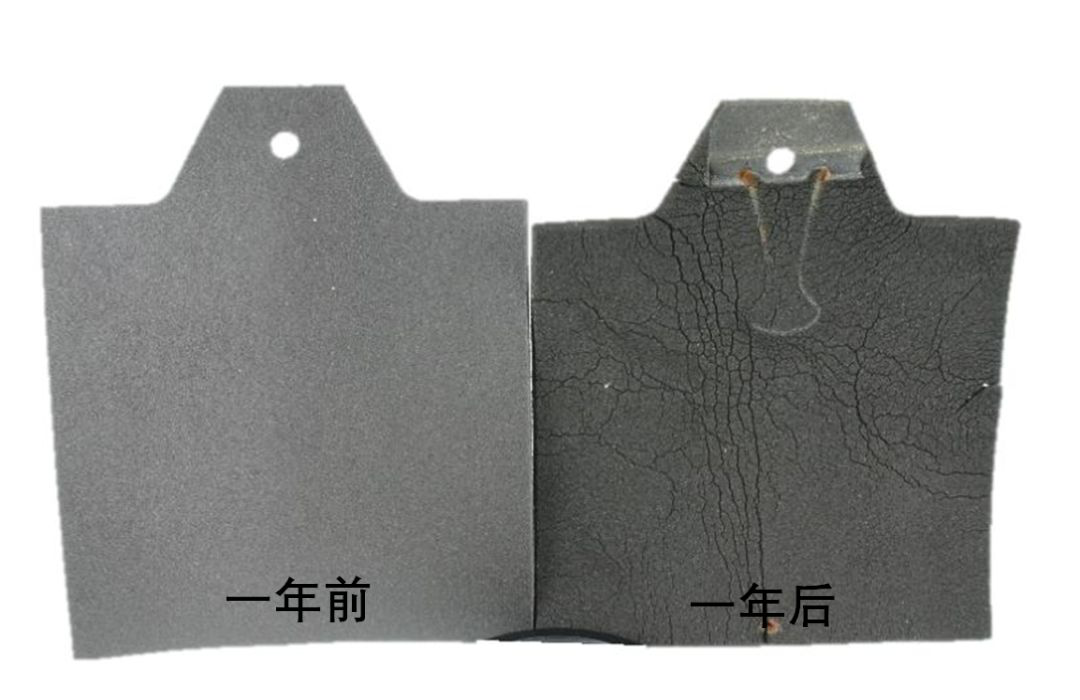

Poron材（cái）料實驗對（duì）比前（qián）後

　　低密度聚氨酯泡沫的（de）情況甚至更糟，隨著暴露時間的增長，材料逐漸風化解體（tǐ）。

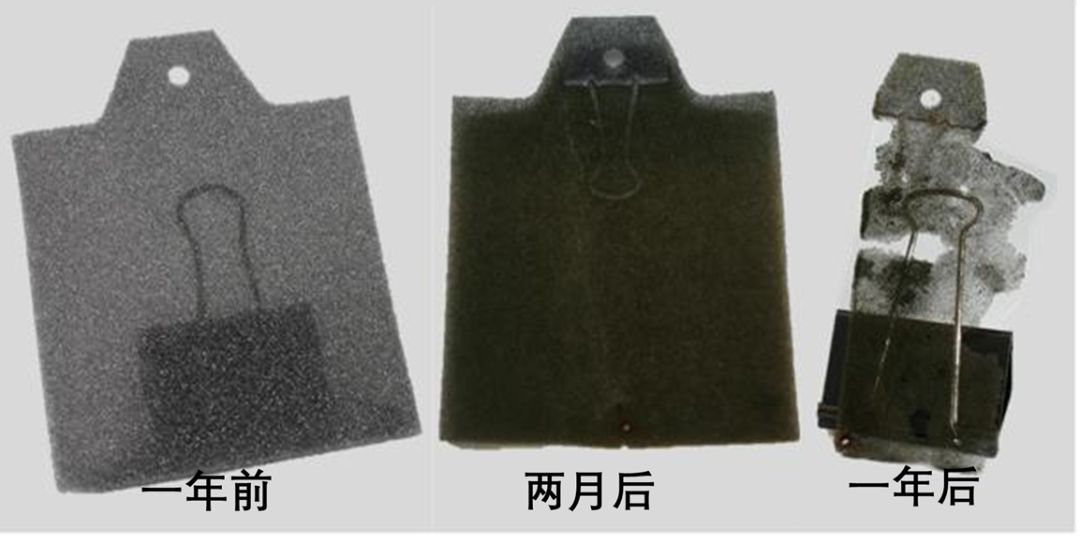

低密度聚（jù）氨酯（zhǐ）泡沫材料實驗對比前後

　　在為期一年的試驗中，氯（lǜ）丁（dīng）橡（xiàng）膠和混合（hé）海綿的損傷程度相當，在試驗過程中兩種材料的實驗樣本都出現了丟（diū）失或損壞（huài）。由於陽光暴曬和高溫導致 樣本材料嚴重幹燥腐蝕，一陣強風就可能會把實驗樣品（pǐn）從測試板吹下來。

　　其他實驗測（cè）評（píng）結果包括：非矽酮固體橡膠材料實驗樣品整體略有收縮（suō）。矽基導電材料由於電阻率顯著提高，導電性能出現（xiàn）下降。而導電氯丁（dīng）橡膠 材料由於失去了電阻性表麵塗層（céng）而提高了導電（diàn）性性能。

　　在工程設計選材時，人們通常隻關注產品的機械、化（huà）學或電氣工藝需求。但通過（guò）本次實驗測評，戶外暴露和紫外線照射也應（yīng）成為人們需要關注的 重點。對某些（xiē）材料而（ér）言戶外紫外（wài）線直射可能是決定產品性能是否可靠的關（guān）鍵因素。雖然不同材料都具有各自適用的材料優點（diǎn），但確保戶外暴露不 會導致材料退化仍然很（hěn）重要。
