橡膠（jiāo）材質（zhì）是由多種合成材料合（hé）成（chéng），合成橡膠是最常見的一種，所以添加任何一種化合成分（fèn）都可能導致產品的性能出現變化，矽橡膠製品中除了主體白炭黑之外還具（jù）有樹脂矽油以及二（èr）氧化矽等物（wù）質，而碳酸鈣為填充劑在產品中主要取到充量作（zuò）用，它會對矽膠產品（pǐn）達（dá）到哪些現象呢？

　　碳（tàn）酸鈣（CaCO）作為粉體添加劑廣泛應用於橡膠、塑料中，通常起增量（liàng）填充劑的作用，即增加製品體積、降低成本。隨著納 米技術的快速發展，CaCO? 的粒徑已能粉碎（suì）到小於（yú）40nm。諸多研究表明，當材料粒徑達到納米級時，它與其它材料之間微觀的結合 情況也會發（fā）生改變，從而引起宏觀性能的變化（huà）。

　　實驗以室溫硫（liú）化（RTV）矽橡膠作為基膠，選用納米CaCO?和輕質CaCO?作添加劑，通過宏觀性（xìng）能的測試與比較，研究了納 米對RTV矽（guī）橡膠（jiāo）性能的影響。以拉伸強度、定伸應力（lì）、扯斷伸長率、彈性模量和邵爾 A硬度表征機械性能，以粘度變化表征工藝性 能。

　　經過科研人員在得到相關原料及儀器提（tí）供商的大力支持下，細心研究並得出下麵表1、表2數據（jù）：

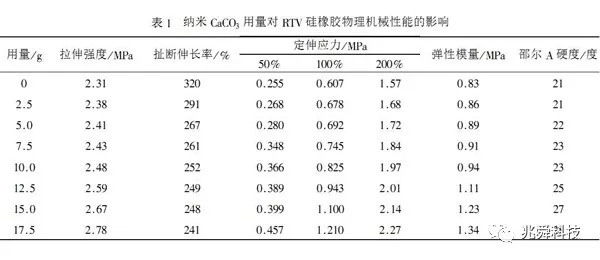

　　由（yóu）表1可知，隨（suí）著納（nà）米CaCO?用量的增加，RTV矽橡膠的拉伸強度略有提高，扯斷伸長率下降，定伸應力（50%、100%、200%）和彈性 模量略有（yǒu）上升，邵爾 A硬度增加（jiā）。定伸應力（50%、100%、200%）的提高表明矽橡膠的交聯密度提高，說明納（nà）米CaCO?可以促進交聯 反應的進行；拉伸強度提高表明納米CaCO?對矽橡膠有補強作用。

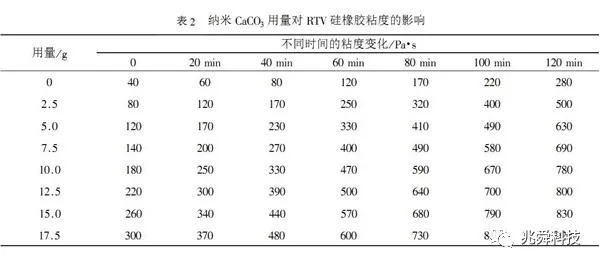

　　由表2可（kě）知，隨著CaCO?用量的增加，RTV矽橡膠（jiāo）初始粘度增大，料漿（jiāng）的混合比較困難；納米CaCO?因（yīn）粒徑較小、比（bǐ）表麵積較大，起始 粘度和（hé）粘度變化趨勢比較（jiào）大，對工藝性能有一定影響。

　　以此得出結論矽（guī）橡膠材質填充性能良好的（de）前提是使用劑量的控製（zhì），而恰好相反在於很多矽膠源頭廠家在配比原材料的同時往往會出 現（xiàn）第二種現（xiàn）象，故意提升納（nà）米碳（tàn）酸鈣的劑（jì）量導致性能下降，降低製造成本達（dá）成利潤，所以矽膠製品（pǐn）廠加工的成品材料性能的質量也 占據部分的因素！
